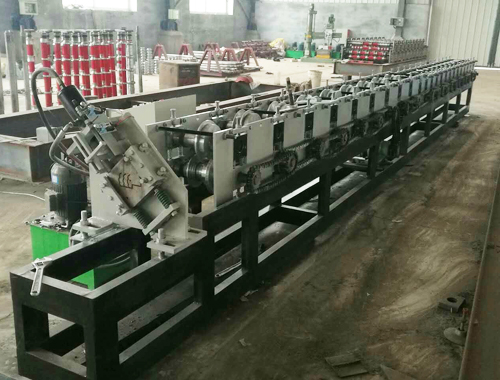

门框成型机

1、成型工艺

自动放料——导向——校平、送料——连续冲孔——成型——定尺、切断——收料

2、机组性能

2.1轧制板材范围

材质:镀锌板、低碳素钢,如Q235

板材厚度:0.8≤∮≤1.5㎜

板材宽度:150≤§≤300㎜

2.2生产占地面积:长30米X宽3米

2.3装机总容量:42kw

2.4配备气源:气源:0.9立方/分钟,0.6~0.7MPa

3、各主要部件技术参数

3、1自动放料机:

3.1.1内涨式,载重3T

3.1.2驱动4kw变频电机

3.1.3卷料内径:¢500~¢520mm,卷料外径:≤1200

3.1.4电器感应自动控制放料速度

3、2导向机架:

3.2.1一对水平辊,二对立向辊

3.2.2具有可同向移动,导向移动功能

3、3校平机

3.3.1矫正滚轮:上4/下4,前后各一对夹送辊。

3.3.2校平圈料范围:   大料宽350mm

   大料厚0.8-1.5mm

3.3.3驱动力:2kw伺服电机

3、4连续冲孔部分

3、4、1机架:四柱式冲孔机架

3.4.2冲模:冲模

冲模材质:Cr12,淬火处理,硬度达到58-62°

3、5成型主机

3、5、1机架:机架为龙门式,侧拉式   换滚轮方式。

3、5、2成型机架:18架

3、5、3   大进料宽度≤350㎜,轧制板材厚度:0.8≤∮≤1.5㎜

3、5、4轧辊轴直径:¢60mm,材质40Cr,热处理:调质

3、5、5滚轮材质:GCr15,整体淬火处理,硬度HRC56-62o

3、5、6电机功率:22kw变频电机,ZQ400型减速机

3、5、7传动方式:每一机架配一件齿轮分配箱传动(除主动力位置外)

3.6切断部分

3、6、1液压刀片切断

3、6、2液压泵站:5.5kw

3、6、3刀片材质:Cr12,淬火处理。

3、7电器控制:PLC控制,液晶显示屏操作,编码器定长。
